用途及使用特点
sk系列水环真空泵及压缩机是用来抽吸或压缩空气和其它无腐蚀性、不溶于水、不含固体颗粒的气体，以便在密闭容器中形成真空和压力，吸入气体允许混有少量液体。
sk水环真空泵及压缩机被广泛应用于机械、石油化工、制药、食品、制糖工业及电子领域。由于在工作过程中，气体的压缩过程是等温的，所以在压缩和抽吸易爆炸气体时，不易发生危险，所以其应用更加广泛。

注：1.表中数值是在下列条件下得出：（1）大气压力0.1013mpa  （2）水温15摄氏度  （3）空气温度20摄氏度   （4）气体相对湿度70%
    2.抽气量偏差不超过+-10%

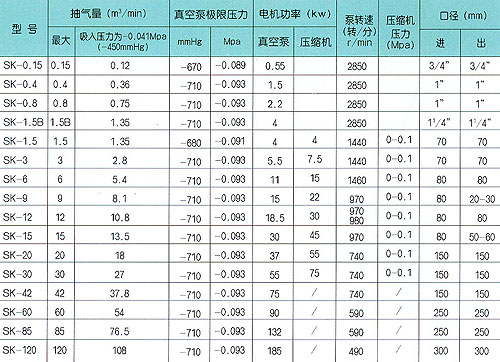

SK系列水环真空泵及压缩机性能参数：

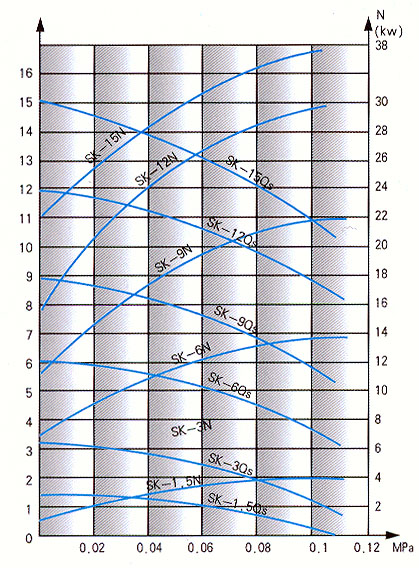

抽气量1.5-15立方米/min压缩机工作性能曲线

抽气量1.5-15立方米/min压缩机工作性能曲线

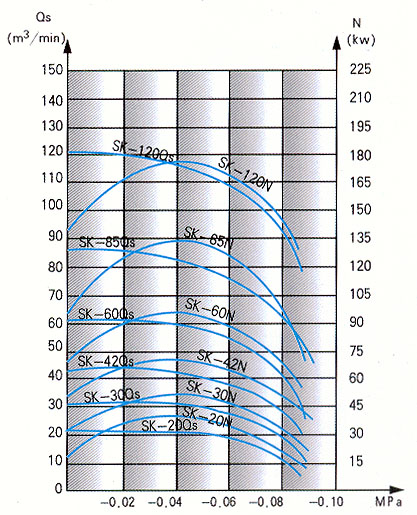

抽气量20-30立方米/min压缩机工作性能曲线

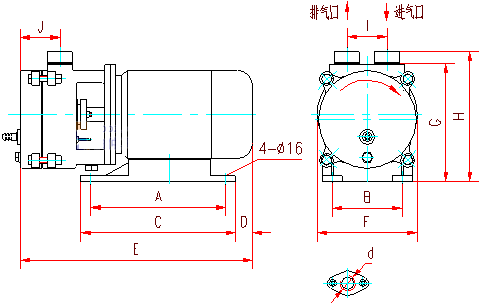

SK-0.4、SK-0.8水环式真空泵及压缩机外形及安装尺寸图

SK-1.5、SK-3水环式真空泵及压缩机外形及安装尺寸图

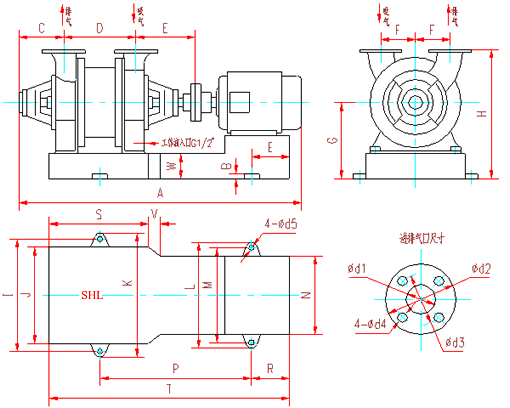

SK-6、SK-12、SK-20真空泵、压缩机及SK-30真空泵底脚安装尺寸

SK-30压缩机及SK-42真空泵底脚安装尺寸

代号 A B C D E F G/G1 H I J K L M N SK-6 真空泵 1432 114 370 457 30 235 800 1225 / 470 420 420 470 210 压缩机 1477 91 370 457 30 235 800 1225 / 470 420 420 470 210 SK-12 真空泵 1761 141 448 538 30 300 940 1468 858 580 520 460 520 280 压缩机 1831 141 448 538 30 300 990 1520 / 580 520 520 580 280 SK-20 真空泵 2100 141 491 609 30 340 1132 1780 / 690 630 630 690 350 压缩机 2370 159 491 609 30 340 1210 1895 686 690 630 720 780 350 SK-30 真空泵 2500 144 556 674 30 405 1270 2020 685 690 630 720 780 350 压缩机 2570 144 556 674 30 405 1295 2071 711 690 630 700 760 350 SK-42 真空泵 2720 144 630 750 30 480 1445 2221 711 690 630 700 760 350 代号 P R S T W X Z d1 d2 d3 d4 d5 n 底脚螺栓 SK-6 真空泵 330 610 315 410 410 183 G1/2" 80 130 14 160 18 4 M16×400 压缩机 330 610 315 410 410 183 G1/2" 80 130 14 160 18 4 SK-12 真空泵 440 740 355 520 460 163 G1/2" 80 150 14 180 27 4 M24×600 压缩机 440 755 370 520 520 178 G1/2" 80 150 14 180 27 4 SK-20 真空泵 680 1010 485 650 650 220 G3/4" 150 200 18 235 27 6 M24×600 压缩机 680 1015 490 650 720 225 G3/4" 150 200 18 235 27 6 SK-30 真空泵 680 1010 485 650 720 220 G3/4" 150 200 18 235 27 6 M24×600 压缩机 680 1015 490 650 708 225 G3/4" 150 200 18 235 27 6 SK-42 真空泵 680 1015 490 650 708 225 G3/4" 150 200 18 235 27 6 M24×600

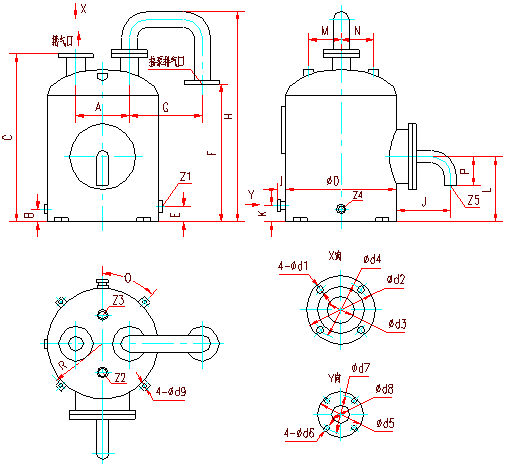

SK-6、SK-12、SK-30水环式真空泵及压缩机气水分离器外形尺寸图

代号 A B C D E F G H I J K Z1 Z1' Z2 n d1 d2 d3 d4 SK-6 740 320 250 500 60 80 220 870 1030 140 500 1.5" 2.5" G1/2" 4 160 130 65 14 SK-12 910 400 250 650 60 80 260 1080 1230 140 500 1.5" 2.5" G1/2" 4 185 150 80 18 SK-30 1070 610 250 650 60 80 260 1130 1408 140 500 1.5" 2.5" G1/2" 8 235 200 125 18

注：SK-20、SK-42与SK-30分离器通用。

   SK-60、SK-85、SK-120水环式真空泵外形及安装尺寸图

底脚安装尺寸

代号 A1 A2 A3 B C D D1 D2 E1 E2 F H H1 H2 H3 H4 SK-60 1283 1430 620 1020 1088 1000 1089 1170 500 465 100 1915 695 525 1025 1474 SK-85 1283 1430 660 1020 1158 1000 1089 1170 500 465 100 1915 695 550 1110 1474 SK-120 1773 1528 620 1330 / 1400 1512 1612 640 705 100 2458 945 600 1255 1970 代号 H5 I J K L L1 L2 L3 M1 M2 N1 N2 P1 P2 S T SK-60 750 35 80 305 1928 1305 1000 815 1215 830 620 490 940 910 153 260 SK-85 750 35 80 305 2178 1510 1125 915 1465 990 690 630 940 1160 153 280 SK-120 1000 50 150 520 2340 1445 1224 926 1740 960 710 620 1210 1240 250 300 代号 a b c d e f g h i j k x G 底脚螺栓 SK-60 370 250 335 18 205 100 170 18 18 36 36 15° G1" M30×500 SK-85 370 250 335 18 205 100 170 18 18 36 36 15° G1" M30×500 SK-120 435 300 395 23 205 100 170 18 18 48 48 0 G1.25" M42×630
